| 品牌：VETI/威迪 | 型号：VETI | 材质：球墨铸铁 |
| 连接形式：法兰 | 结构形式：直通式 | 公称通径：DN15-200mm |
| 适用介质：氨气 | 驱动方式：气动 | 压力环境：常压 |
| 工作温度：常温 | 标准：英标 | 流动方向：单向 |
| 零部件及配件：配件 | 用途：截止 | 类型(通道位置)：二通式 |
| 规格：15-200 |

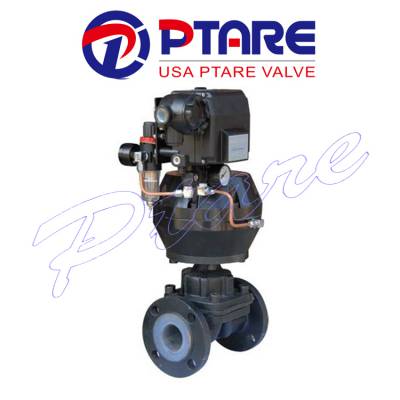

进口气动隔膜阀
美国PTARE品牌『进口气动隔膜阀』详细介绍｜PTARE气动阀系列｜PTARE气动隔膜阀｜产品说明
阀描述
美国VETI/威迪进口气动隔膜阀由活塞式气动执行机构和隔膜阀组成,以压缩空气为动力带动传动螺杆，使阀芯上下运动，同时拉动膜片上下运动使其关闭和打开,并根据需要，可附装反馈信号装置或限位、定位装置等，以适应自控、程控、遥控或调节流量之用
阀原理
1.（单作用常开式）当气源进入阀一丨丶控制腔，隔膜下压，关闭阀门通道，当气缸控制腔无气源压力时，隔膜上升，阀门通道被打开。
2.（单作用常闭式）当气源进入气缸控制腔，打开阀门通道，当气缸控制腔无气源压力时，阀门通道被关闭。
3.（双作用）往复式气动隔膜阀的气缸分为上下两个进气腔,利用二位五通电磁阀进行对气源的切换,当气源进入上气缸控制腔，打开阀门通道，当气源进入下气缸控制腔，阀门通道被关闭。
阀信号装置
隔膜阀利用反馈信号装置是通过连接杆固定在气缸上，引出杆一端与拨动快连接，另一端连接工作磁钢，当阀门动作时拨动块及引出杆上下运动，从而使反馈杆上下运动，与相应限位开关内的器件构成磁回路，使之发出信号，由于该限位开关具有自锁能力，因而可以正确、可靠地反映阀门启闭的信号。调节限位开关在导向槽内的位置，即可调节开关的行程。
阀参数
适用温度：-20℃~120℃
公称压力：PN0.6-PN1.6Mpa
口 径：DN15-DN200
材质:铸铁、铸钢、不锈钢、PVC塑料;
典型应用
机械设备
化肥厂和制药厂
化学管洛
给排水,环保
废气净化装置
强酸强碱高腐蚀性管道
电厂脱硫装置
石油化工装置
食品饮料设备
美国VETI/威迪阀门有限公司.上海波昂代理营销中心
